北京移动IPTV组播转单播

发表于 2025-10-28 更新于 2025-12-21 分类于 5-随笔，家庭网络阅读次数： Waline：本文字数： 5.8k 阅读时长 ≈ 5 分钟

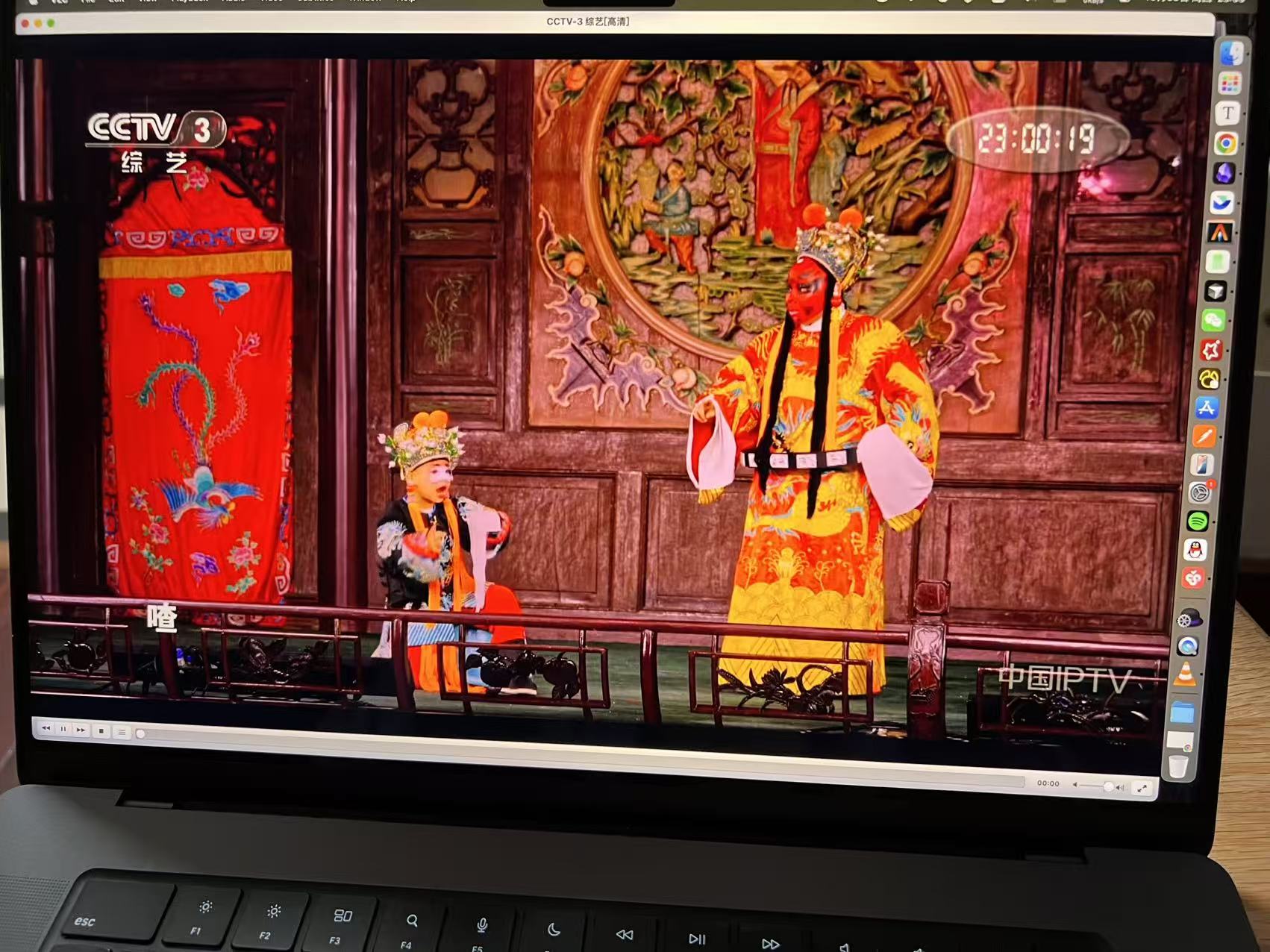

在任何设备都可以看 IPTV，包括手机和电脑。

1. 前置工作

1.1 测试 IPTV 信号

先测试光猫是否有 IPTV 信号
- https://www.v2ex.com/t/1112871
- 北京移动测试，插入光猫接口，结论 vlan1010：有线组播可以播放
北京移动联通频道列表
- https://efficiencyfollow.notion.site/IPTV-IPTV-a206bd4752f94987a0ef48af0b0bd166

1.2 单线复用

单线复用教程：https://www.right.com.cn/forum/thread-8342082-1-1.html

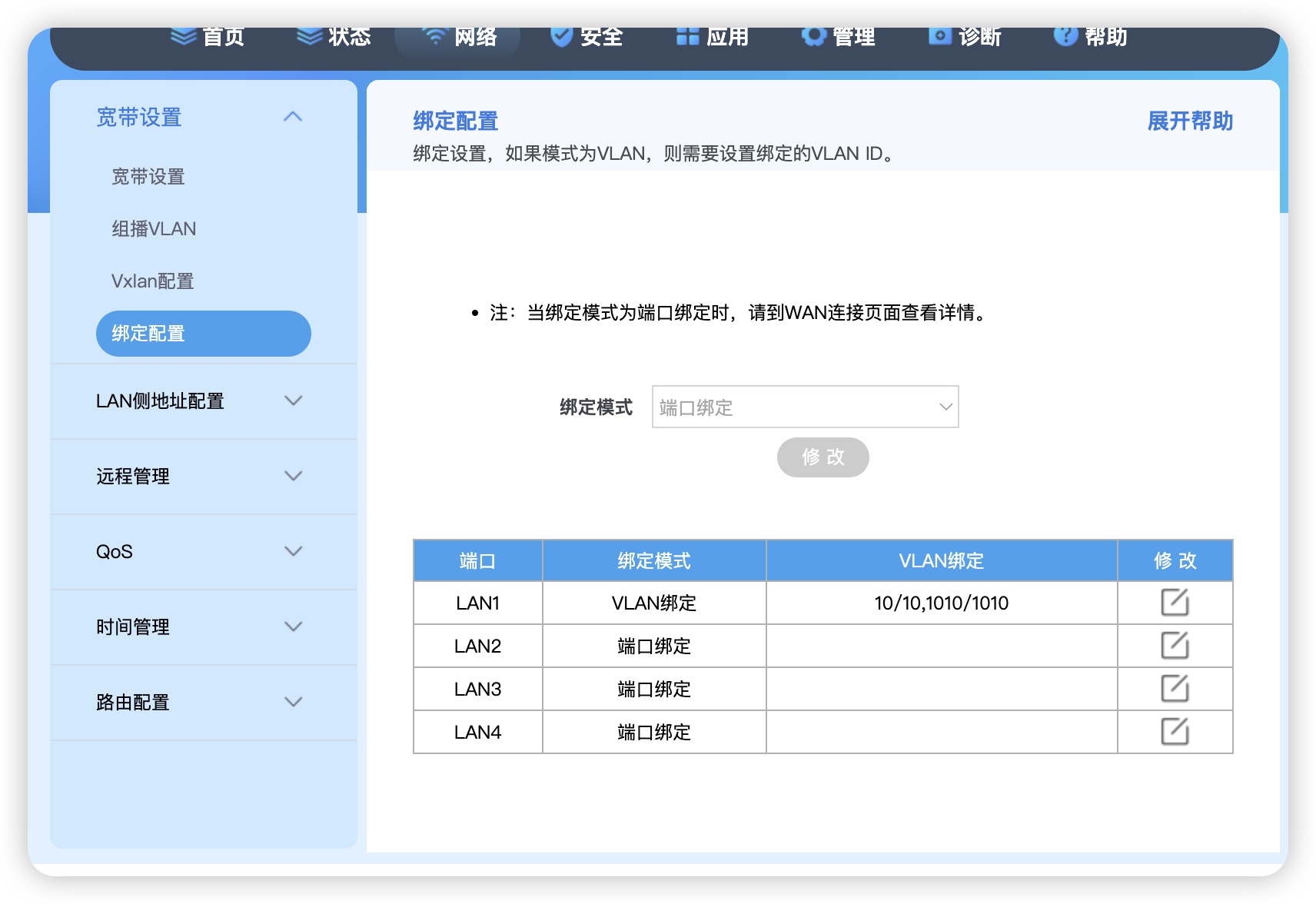

- 绑定上网业务（含有 INTERNET 的名称）和 IPTV 业务（含有 Other 的名称）到网口 1，这一步是实现单线复用，也就是光猫的网口 1 到路由器 WAN 口一根网线同时传输上网 +IPTV 两种信号。
测试单线复用
- 北京联通的 rtp://239.3.1.241:8000 或者北京移动的rtp://228.1.1.115:8000
- 如果可以播放出画面，那接下来再看看能不能上网，如果还可以上网，那光猫这个接口就属于可以单线复用

1.3 IPTV 组播和单播

单播 (Unicast) 就像是网上购物后收快递：你想买一件特定商品，下单后，商家会把这个包裹专门打包，通过快递员，一对一地送到你家。你的邻居就算也买了同样的东西，商家也需要为他另外打包一个包裹，再派一个快递员送过去。你收你的，他收他的，互不干扰。
- 主要用于视频点播 (VOD)、时移电视 (Time-shifting) 和回看 (Playback)。
- 当你打开电视盒子，选择一部电影《流浪地球》开始观看时，你的电视盒子就向 IPTV 服务器发出了一个 “ 单播 “ 请求。服务器随即为你创建一个专属的数据流，从头开始播放，并只发送给你。你可以随意快进、暂停、后退，因为这条数据流是为你量身定制的。
组播 (Multicast) 就像是看电视直播：电视台在晚上 7 点播放新闻联播。它只发射一个信号，所有把电视频道调到这个台的观众，都能接收到完全相同的内容。电视台不需要为每一个观众都单独发射一次信号，大大节省了资源。想看的人就 “ 加入 “（调台），不想看的人就 “ 离开 “（换台）。
- 组播是一种 “ 一对多 “(one-to-many) 的通信模式。服务器只发送一份数据包到一个特定的 “ 组播地址 “，网络中所有对这个 “ 组 “ 感兴趣的客户端都可以加入该组，并接收这份数据。数据包在网络传输路径的分叉点上才会被复制和分发。
- 主要用于电视频道直播 (Live TV)。

2. 配置

光猫桥接模式，路由器宽带拨号，刷了 ImmortalWrt 系统，目前电脑连接光猫的 iptv 口可以看组播，怎么设置电脑连接路由器的 lan 口也可以看组播。光猫 ip 地址 192.168.1.1，路由器地址 192.168.6.1

你的路由器（OpenWrt）目前只处理了上网的流量，对于 IPTV 的组播流量，它默认会当成普通的外网流量给 “ 挡 “ 在门外，不会主动转发到你的局域网（LAN）里。
要解决这个问题，我们需要让路由器 “ 认识 “IPTV 流量，并 “ 代理 “ 你局域网里电脑的请求，去向光猫获取组播视频流，然后再转发给你的电脑。
获取 IPTV 的 VLAN ID。
新增网络接口 eth1.1010

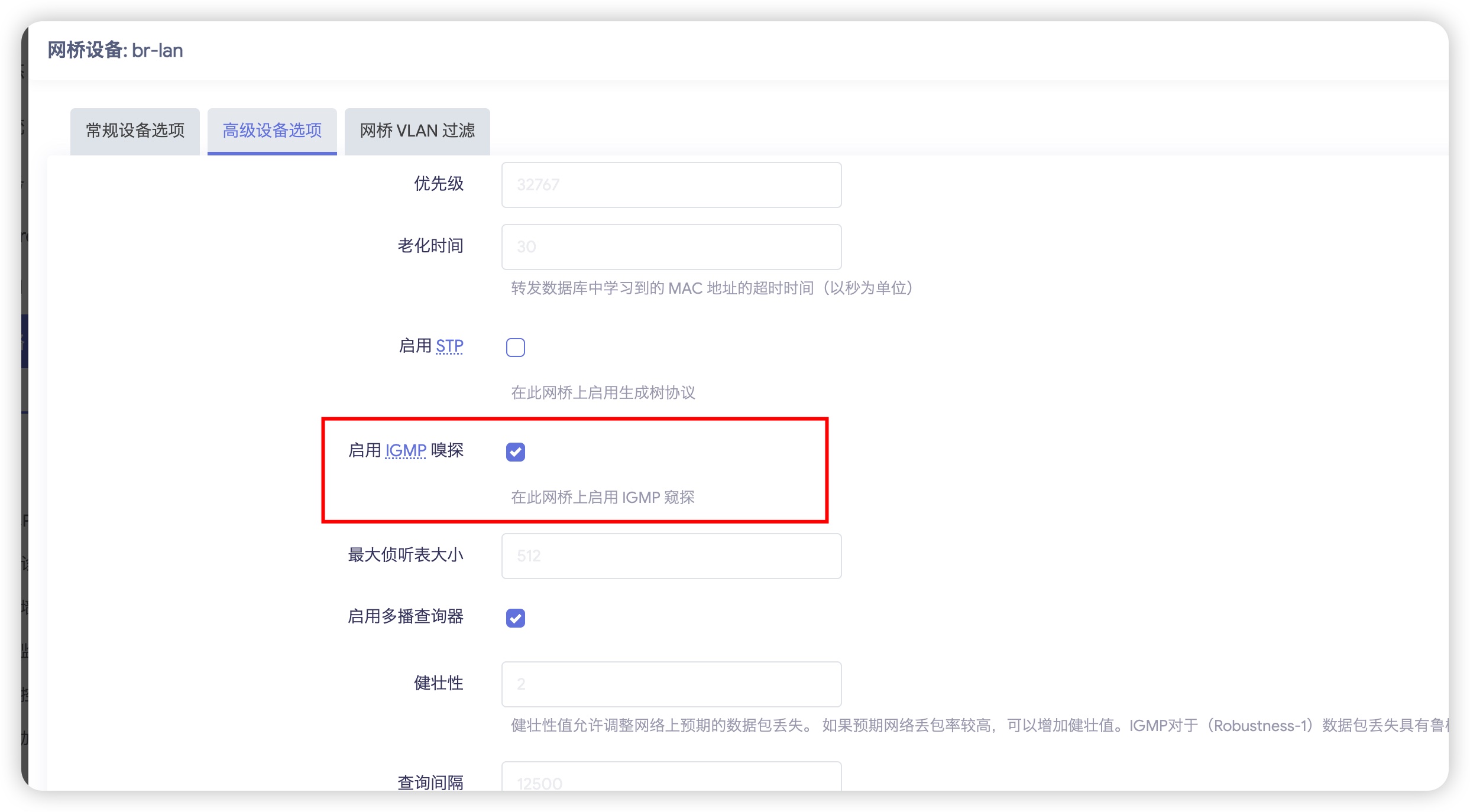

网桥设备 lan 开启 IGMP 嗅探

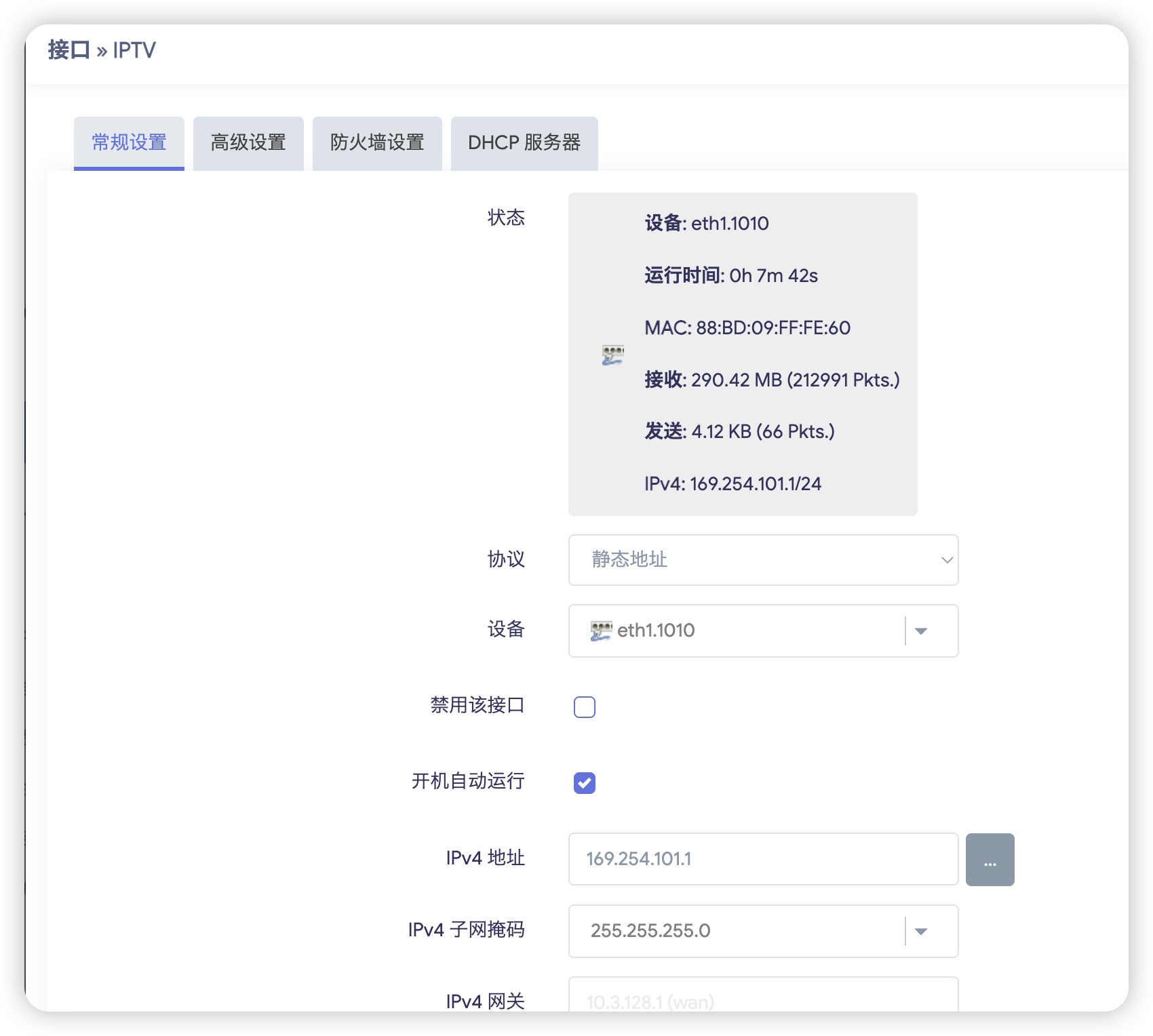

2.1 新增网络接口

cat /etc/config/network

config interface 'IPTV'
	option proto 'static'
	option device 'eth1.1010'
	option ipaddr '169.254.101.1'
	option netmask '255.255.255.0'

2.2 配置防火墙

我们需要告诉防火墙，允许 iptv 区域的流量和 lan 区域的流量进行通信。

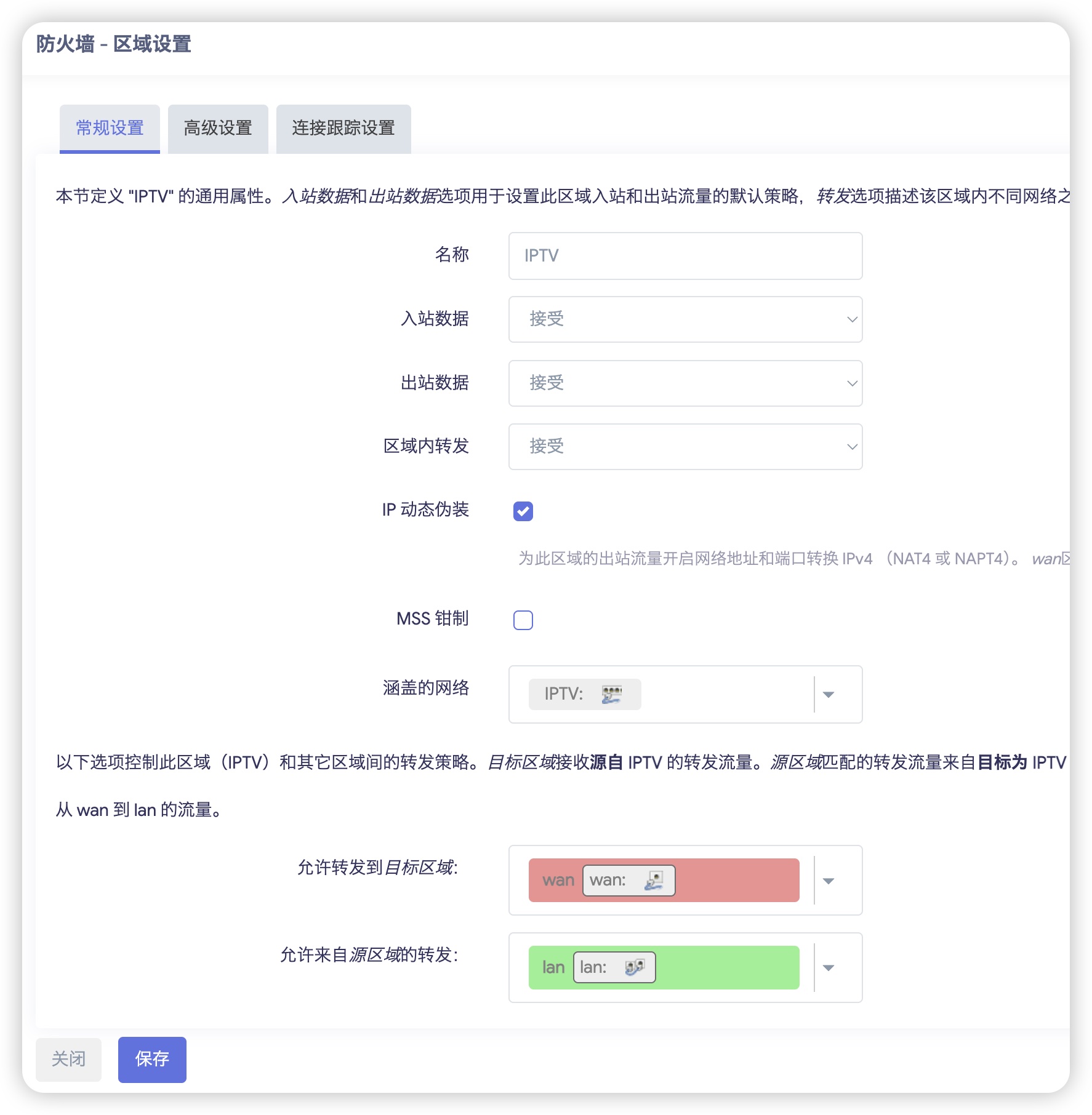

进入 网络 -> 防火墙。
你会看到刚才新建的 iptv 区域。点击它旁边的 编辑。
常规设置：
- 入站数据, 出站数据, 转发 都设置为 接受 (accept)。
- 勾选 IP动态伪装 (Masquerading)。
- 在 允许转发到目标区域 中，确保 WAN（或者你的 pppoe-wan 所在区域）被勾选。
- 在 允许从源区域转发 中，确保 LAN 被勾选。
回到防火墙主页面，我们还需要添加两条重要的通信规则。
- 规则一：允许 IGMP 流量
  - 在 通信规则 标签下，点击 添加。
  - 名称：Allow-IGMP-From-IPTV。
  - 源区域：选择 iptv。
  - 目标区域：选择 设备(输入)。
  - 协议：选择 IGMP。
  - 动作：选择 接受 (accept)。
  - 点击 保存。
- 规则二：允许 IPTV 组播流进入 LAN
  - 再次点击 添加。
  - 名称：Allow-Multicast-To-LAN。
  - 源区域：选择 iptv。
  - 目标区域：选择 lan。
  - 协议：选择 UDP (因为视频流通常是 UDP)。
  - 动作：选择 接受 (accept)。
  - 点击 保存。

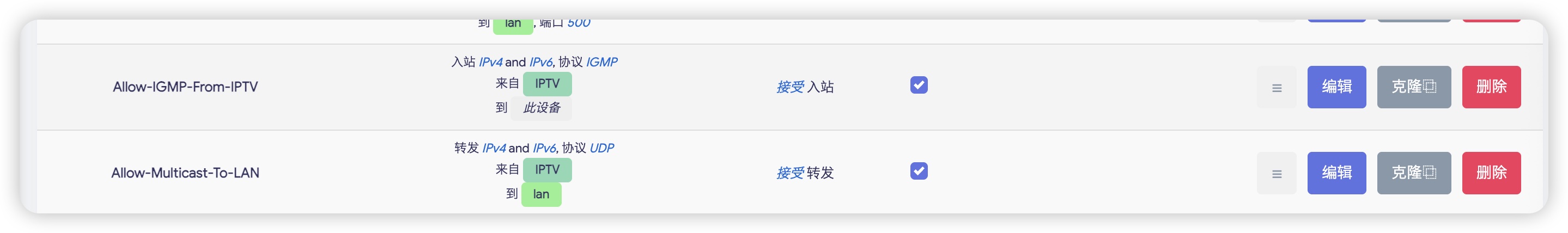

防火墙通信规则

2.3 配置 Igmpproxy

root@ImmortalWrt:~# cat /etc/config/igmpproxy
config igmpproxy
    option quickleave 1
    option verbose 3

config phyint
    option network 'IPTV'
    option direction upstream
    list altnet '0.0.0.0/0'

config phyint
    option network 'lan'
    option direction downstream
    list altnet '192.168.6.0/24'

# 查看 IPTV 网络
ubus call network.interface.IPTV status
/etc/init.d/network restart
/etc/init.d/network reload

# 命令
/etc/init.d/igmpproxy start
/etc/init.d/igmpproxy stop
/etc/init.d/igmpproxy status
logread -e igmpproxy

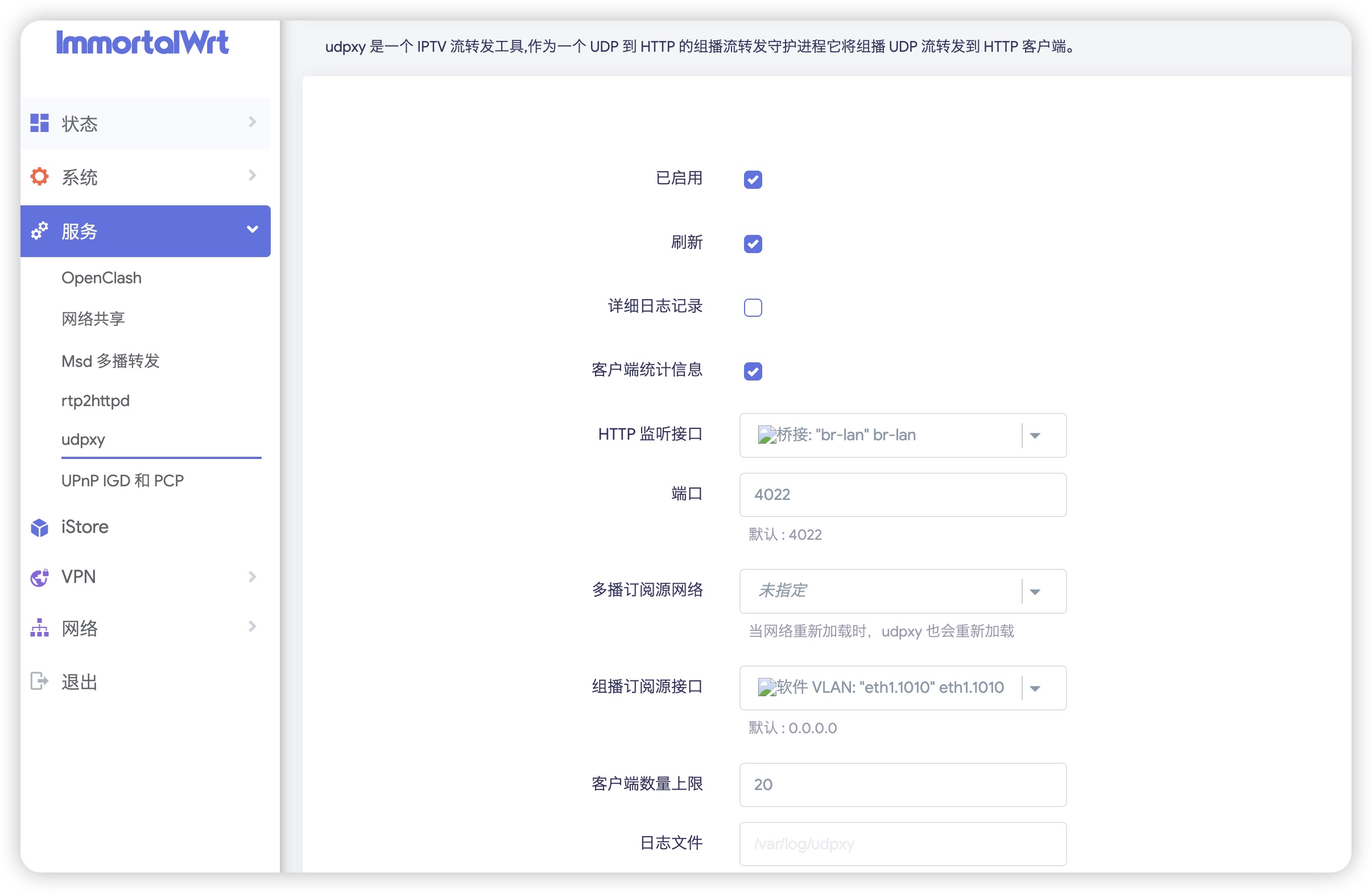

2.4 配置 Udpxy


已启用	✅ 勾选	启用 udpxy 服务
刷新	✅ 勾选	网络变动时自动重启 udpxy
详细日志记录	⬜ 可选	开启会增加日志量，排错时才用
客户端统计信息	✅ 勾选	在 `/status` 页面显示连接统计
HTTP 监听接口	`br-lan`（或 `lan`）	这是 udpxy 提供 HTTP 流的接口，供局域网客户端访问
端口	`4022`	默认即可，除非你有冲突
多播订阅源网络	不填或默认	一般留空
组播订阅源接口	选你的 IPTV 上行接口，比如 `eth1.1010` 或 `wan.iptv`	对应你 igmpproxy “ 上游 “ 那个接口（即光猫出来的 VLAN）
客户端数量上限	20（根据路由器性能酌情）	一般 10-30 比较合理
日志文件	`/var/log/udpxy`	系统默认即可
入口缓冲区大小	4096（默认）	不需要改
缓冲区消息数 / 时间限制	默认值	可保持 1 和 -1

# udpxy 启动命令
/etc/init.d/udpxy enable
/etc/init.d/udpxy start
/etc/init.d/udpxy stop


/etc/init.d/udpxy status

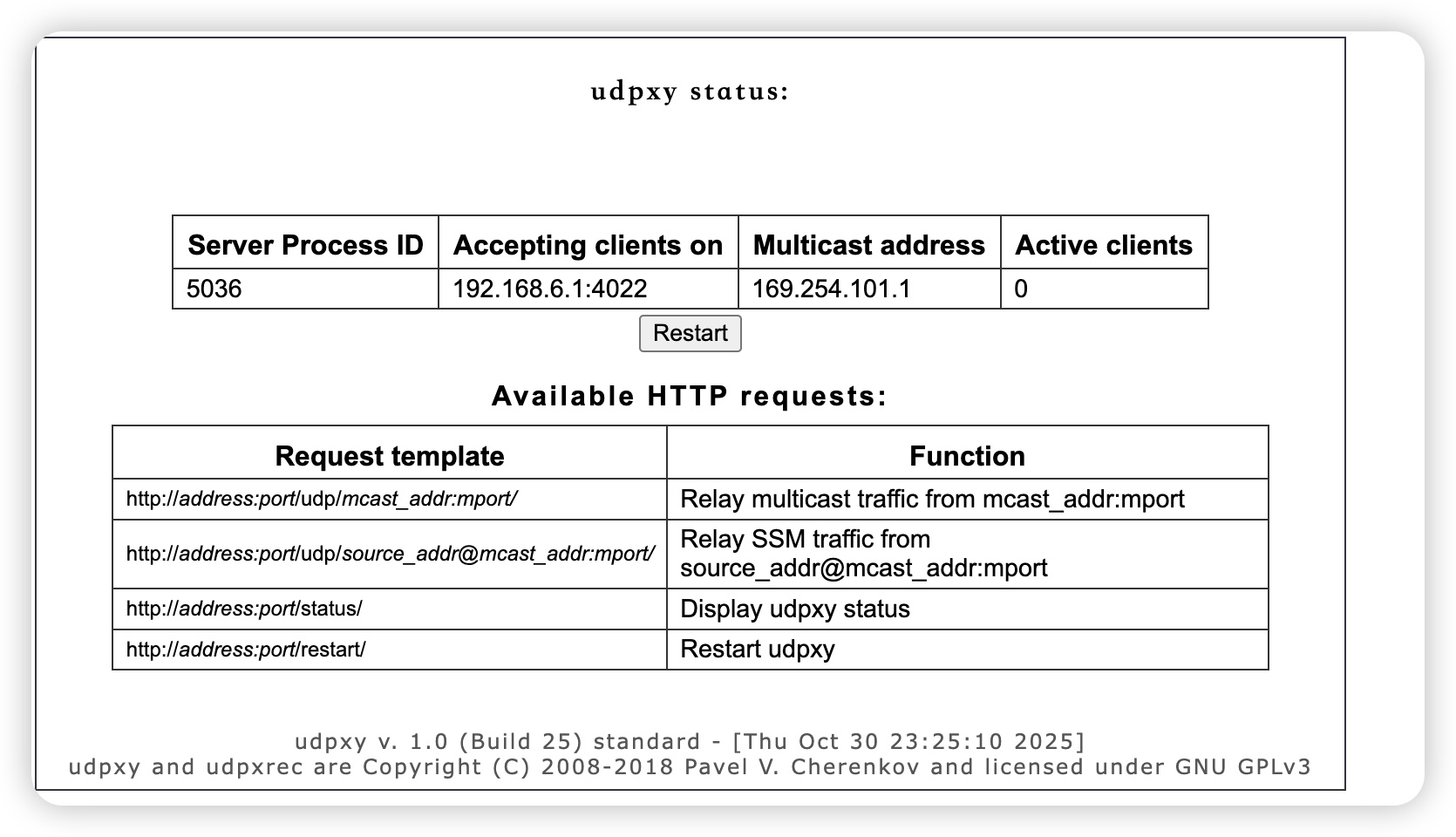

# 查看 udpxy 状态
http://192.168.6.1:4022/status

# 组播转单播
http://192.168.6.1:4022/udp/228.1.1.189:8000

# 修改单播地址
https://raw.githubusercontent.com/unix2dos/Beijing-IPTV/refs/heads/master/IPTV-Mobile.m3u

实测：udpxy 成功后可以关闭 igmpproxy

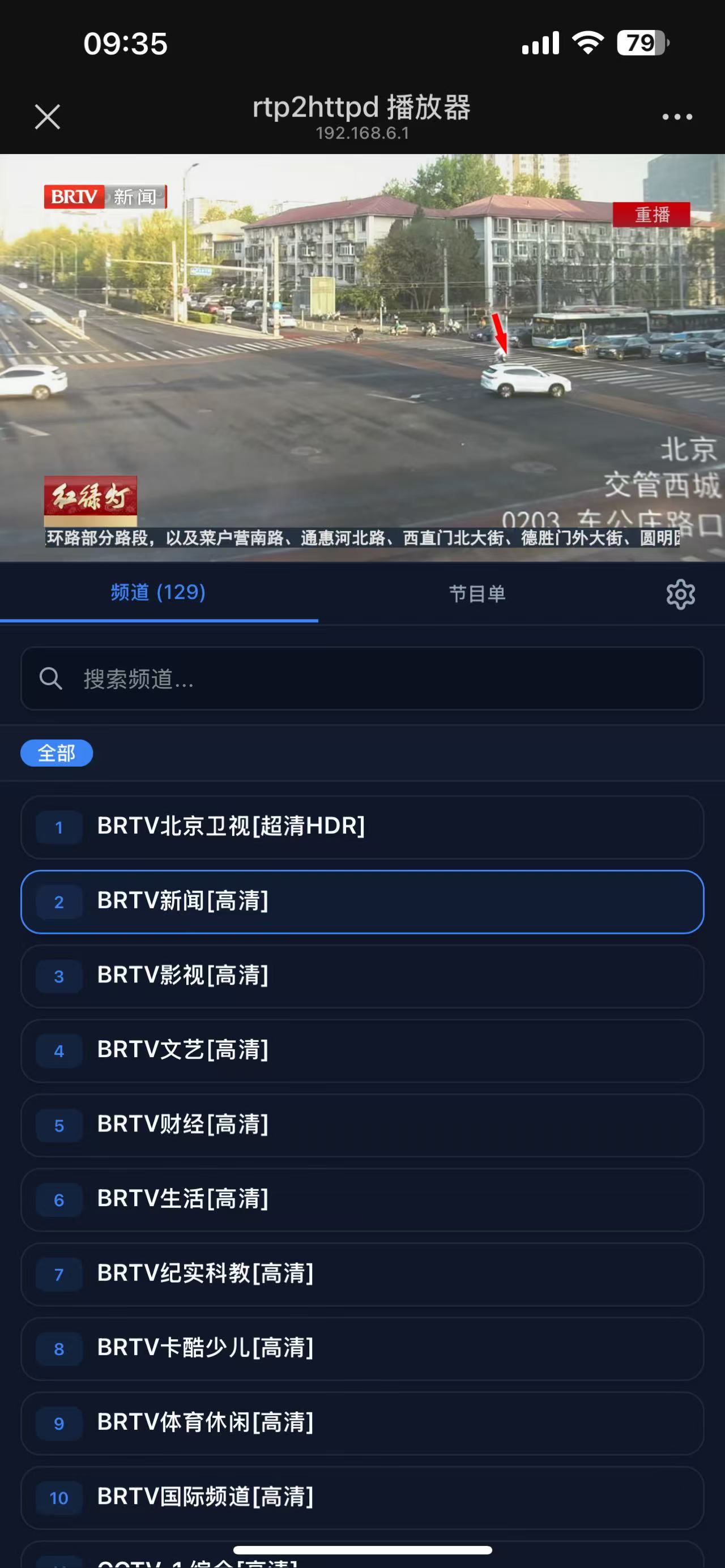

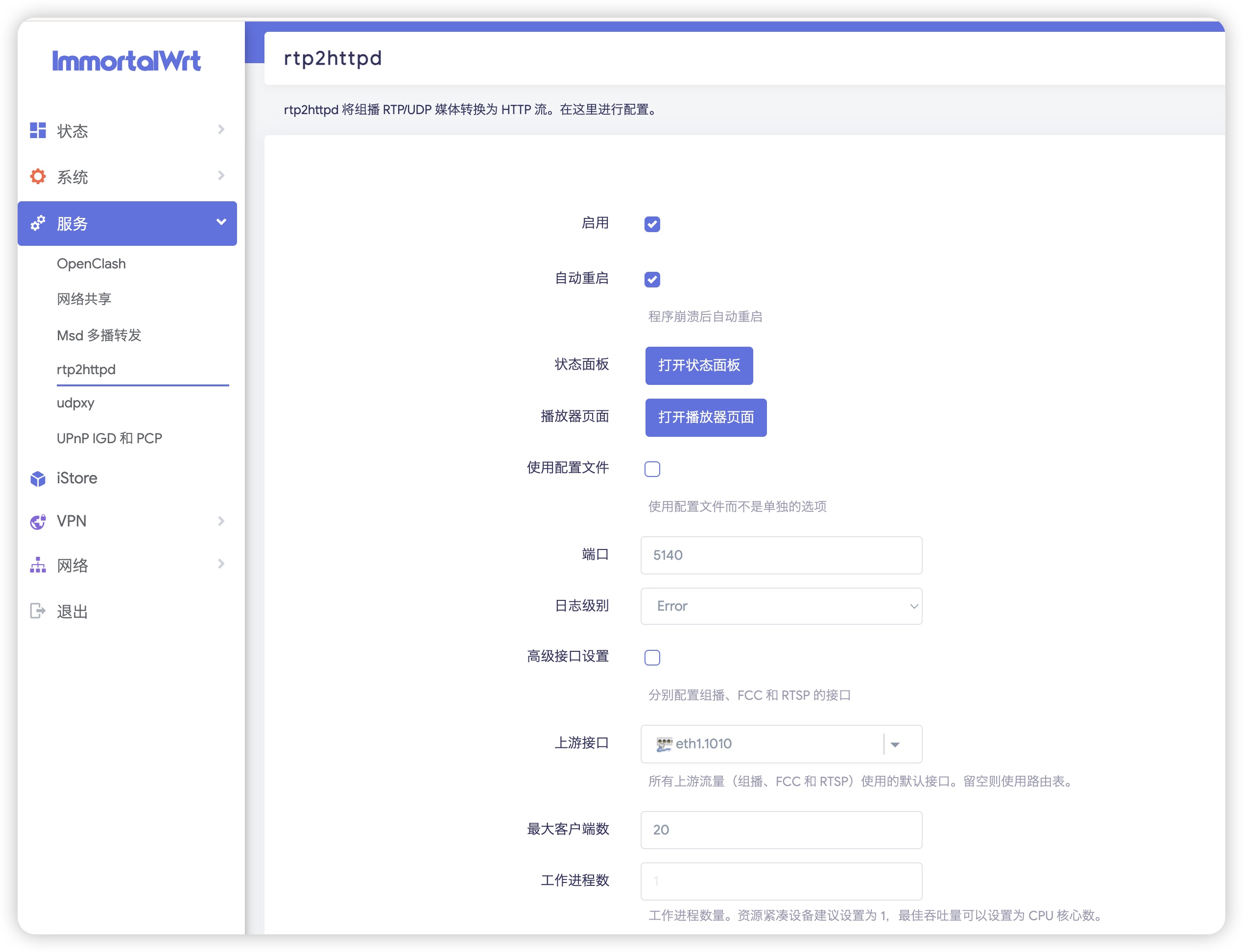

2.5 新工具 rtp2httpd

配置后可以直接网页看，更方便。上游接口选择 eth1.1010

1 2	/etc/init.d/rtp2httpd status /etc/init.d/rtp2httpd enable

3. 资源

3.1 播放软件

mac: vlc
window: vlc
ios: zfuse（最快），ntplayer，senplayer
android: vlc
安卓电视: DIYP

3.2 直播资源

IPTV: https://iptvindex.com/

4. 提问问题

ICMP 协议是什么？和 TCP 和 UDP 的核心区别是什么？

ICMP 全称是 Internet Control Message Protocol（互联网控制报文协议）。

它的角色：它是 TCP/IP 协议族的一个子协议，主要用于在 IP 主机、路由器之间传递控制消息。
它的作用：它不传输用户数据（比如你发的微信、下载的电影），它传输的是网络本身的状态信息。比如：
- 报告错误（例如：” 你访问的这个地址找不到 “/Destination Unreachable）。
- 诊断状况（例如：” 那个服务器还活着吗？”）。
  TCP 和 UDP 都是为了 “ 运送数据 “，而 ICMP 是为了 “ 检查路况 “。

IGMP 协议是什么？和 TCP 和 UDP 的核心区别是什么？

全称： Internet Group Management Protocol（互联网组管理协议）。一句话解释：它是用于 “ 组播（Multicast）” 的报名登记协议。它的作用： IGMP 运行在主机（电脑/电视机顶盒）和直接相连的路由器之间。它的作用是让主机告诉路由器：” 我想加入某个特定的组，请把这个组的数据发给我。”

生活中的类比：想象一下传统的订报纸：

IGMP 就像是你给邮局填写的 “ 订阅单 “。
你在订阅单上写：” 我要定《足球周刊》（加入组播组）”。
邮局（路由器）收到单子后，就会把《足球周刊》的内容投递给你。
如果你不想看了，发送一个 IGMP 离组消息，邮局就不送了。

如果没有 IGMP，路由器不知道谁需要数据，可能会把数据发给所有人（浪费带宽），或者谁都不发。IPTV 确实大量使用了 IGMP，但不是用来传视频，而是用来 “ 换台 “ 的。

IGMP 的作用（组播管理）：
- 当你在 IPTV 机顶盒上按下遥控器换到 CCTV-5 时，机顶盒会向路由器发送一个 IGMP 报告，说：” 我要加入 CCTV-5 这个组，请把这个台的数据推给我。”
- 当你换台离开时，它会发 IGMP 消息说：” 我不看这个了，别发数据了。”
IGMP 负责告诉网络 “ 我想看哪个台 “（像遥控器信号）。
UDP 负责真正的 “ 把高清视频流压过来 “（像电视频道信号）。

绝大多数运营商的 IPTV 直播源，使用的核心传输协议是 UDP（通常结合 RTP 协议封装 MPEG-TS 流）。为什么是用 UDP 而不是 TCP？

实时性第一：看球赛时，你希望看到的是实时的画面。如果网络稍微卡一下，UDP 的策略是 “ 丢掉那几帧画面，继续播放下一秒 “（画面可能花一下，但声音不停）。
如果是 TCP：由于 TCP 必须要保证数据完整，一旦丢包，它会暂停播放，去重新请求那个丢失的包（导致画面转圈缓冲），这对直播体验是毁灭性的。

最核心的区别在于： IGMP 是负责 “ 管理 “ 的，而 TCP/UDP 是负责 “ 搬运 “ 的。

为什么需要组播转单播

组播转单播它是为了解决 “ 组播 “ 在无线 Wi-Fi 环境下传输效果差的问题，” 组播转单播 “ 的意思是：在你的路由器上运行一个小程序（代理），它一方面假装成机顶盒去接收运营商的 IPTV 组播数据，另一方面把收到的数据 “ 重新打包 “，变成手机、电脑、iPad 容易理解且传输稳定的 HTTP 单播数据流。

因为 Wi-Fi 天生不喜欢组播：

Wi-Fi 拥堵：组播数据在 Wi-Fi 网络中通常会以 “ 最低速率 “ 发送，或者被当做广播处理，这会导致无线网络拥堵，家里其他人打游戏会卡顿（这叫 “ 组播风暴 “）。
画面花屏：组播通常用 UDP，Wi-Fi 信号稍微波动一下，就会丢包。因为 UDP 不重传，你的电视画面就会出现马赛克或卡住。
设备限制：很多手机、智能电视并没有内置 IGMP/组播接收功能，无法直接播放原始的 IPTV 信号。

转成单播后 (HTTP/TCP)：视频流就变得像看网页视频一样，支持 Wi-Fi 高速传输，支持重传（不花屏），支持各种设备播放。

这个过程通常由路由器内的一个软件（最有名的是 udpxy）来完成。我们可以把它看作一个 “ 翻译官 “。

组播和单播都是 UDP 流量吗

运营商发给你的 IPTV 信号（组播），确实是 UDP 流量。它是 “ 射后不理 “ 的。运营商只管往外扔数据包，不管你收没收到。这也是为什么通过 Wi-Fi 直接看组播容易花屏，因为 Wi-Fi 丢了 UDP 包没人给你补发。

转换后（单播）：通常变成了 TCP。当你使用 udpxy 进行转换后，你手机收到的单播流量，通常是 TCP 流量（承载在 HTTP 协议之上）。TCP 是 “ 使命必达 “ 的。如果数据包在 Wi-Fi 传输中丢了，手机会告诉路由器：” 刚才第 5 秒的画面没收到 “，路由器会重传。这就是为什么转单播后 Wi-Fi 看电视变流畅了。此方案是将 UDP 组播转换为了 TCP 单播。

想象运营商是在像撒传单（UDP 组播）：不论有没有人接，传单一直在漫天飞。如果你伸手去接（看电视），偶尔漏接一张（丢包），这页内容你就看不到了（花屏）。

OpenWrt + udpxy（组播转单播）做了什么？

路由器雇了一个管家（udpxy）站在门口。
管家负责把漫天飞的传单一张张接住，整理好，装订成一本书（转为 TCP/HTTP）。
你需要看的时候，管家把这本书递给你（单播）。
如果你看漏了一页，你可以叫管家再给你读一遍（TCP 重传）。
